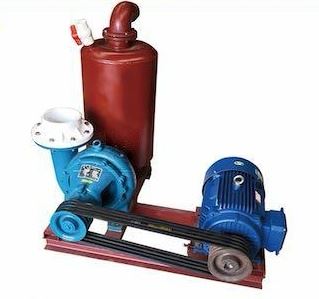

YZW ซีรีส์-ปั๊มน้ำหอยโข่งดูดในตัว
YZW ซีรีส์-ปั๊มน้ำหอยโข่งดูดในตัว
ปั๊มน้ำสำหรับอุปกรณ์ตัดและแปรรูปหิน
น้ำเป็นส่วนสำคัญของการแปรรูปหิน ใบมีดตัดจำเป็นต้องระบายความร้อนอย่างต่อเนื่องระหว่างการทำงาน และเครื่องจักรหินจำนวนมากใช้น้ำเพื่อควบคุมฝุ่นและพัดพาสารละลายหิน
ซีรีส์ YZW เป็นปั๊มหอยโข่งดูดในตัว-ที่ใช้สำหรับการจ่ายน้ำและการไหลเวียนตามข้อกำหนดเหล่านี้ มีให้เลือกใช้งานในรูปแบบทางเข้าเดี่ยว-และทางเข้าคู่- พร้อมตัวเลือกมอเตอร์ขนาด 15kW และ 22kW
ปั๊มประเภทนี้ส่วนใหญ่จะใช้กับอุปกรณ์แปรรูปหินและสามารถติดตั้งกับแท้งค์น้ำและท่อน้ำขนาด 4 นิ้วตามระบบน้ำของโรงงานได้
ปั๊มน้ำรุ่น YZW
ซีรี่ส์ YZW มีการกำหนดค่า YZW-425 และ YZW-620 ปั๊มที่แสดงด้านล่างนี้สามารถจัดหาได้ในรูปแบบที่แตกต่างกัน ขึ้นอยู่กับการไหลของน้ำและวิธีการติดตั้งที่ต้องการ
การกำหนดค่าผลิตภัณฑ์

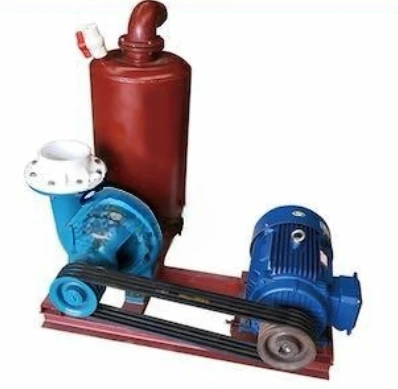

YZW-425-15kW / 22kW
ปั๊มน้ำหอยโข่งทางเข้าเดี่ยวขนาด 4- นิ้ว
YZW-425-15kW
ปั๊มทางเข้าเดี่ยว-พร้อมถังเก็บน้ำ
15kW / 22kW

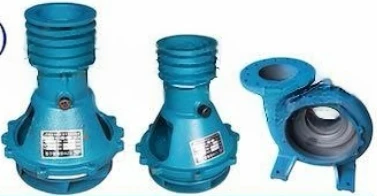

แกนปั๊มและปลอก

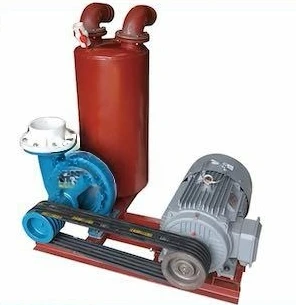

YZW-620-15kW / 22kW
ปั๊มน้ำหอยโข่งทางเข้าคู่ขนาด 4- นิ้ว
คุณสมบัติการก่อสร้างและการทำงาน
ปั๊ม YZW ใช้โครงสร้างแบบแรงเหวี่ยงดูด{0}}ในตัว สามารถติดตั้งถังเก็บน้ำพร้อมกับปั๊มได้ทำให้ปั๊มและระบบน้ำในโรงงานทำงานร่วมกันได้
ปั๊มใช้โครงสร้างซีลสองชั้น-รอบๆ บริเวณซีล นอกจากนี้ยังมีถ้วยน้ำมันไว้เพื่อหล่อลื่นและระบายความร้อนของส่วนประกอบที่เกี่ยวข้องระหว่างการทำงาน
สำหรับการติดตั้งที่ต้องการน้ำมากขึ้น รุ่นทางเข้าคู่-จะใช้จุดเชื่อมต่อน้ำขนาด 4- นิ้วสองตัว ทางเลือกระหว่างทางเข้าเดี่ยว-และทางเข้าคู่ขึ้นอยู่กับความต้องการน้ำของเครื่องที่เชื่อมต่อ
ข้อมูลจำเพาะของ YZW-425 ที่มีจำหน่าย
ข้อมูลต่อไปนี้เป็นข้อมูลจำเพาะที่มีสำหรับการกำหนดค่า YZW-425
| การกำหนดค่า | การเชื่อมต่อน้ำ | อัตราการไหล | ศีรษะ | กำลังมอเตอร์ |
|---|---|---|---|---|
| YZW-425 ทางเข้าเดี่ยว | Ø100 มม | 120 m³/h | 25 m | 15 กิโลวัตต์ |
| YZW-425 ทางเข้าเดี่ยว | Ø100 มม | 150 m³/h | 25 m | 22 กิโลวัตต์ |
| YZW-425 ทางเข้าคู่ | Ø100 × 2 | 150 m³/h | 20 m | 15 กิโลวัตต์ |
| YZW-425 ทางเข้าคู่ | Ø100 × 2 | 180 m³/h | 20 m | 22 กิโลวัตต์ |
บันทึก:รูปภาพด้านบนเป็นข้อกำหนดอ้างอิง การไหลของน้ำจริงอาจได้รับผลกระทบจากความยาวท่อ การจัดวางท่อ แหล่งน้ำ และเงื่อนไขการติดตั้ง
ใช้กับเครื่องจักรแปรรูปหิน
ในโรงงานหิน โดยปกติแล้วปั๊มน้ำจะเชื่อมต่อกับระบบน้ำในโรงงาน แทนที่จะเชื่อมต่อกับเครื่องจักรเพียงเครื่องเดียว น้ำสามารถจ่ายให้กับเครื่องจักรแปรรูปหลายเครื่องผ่านทางเครือข่ายท่อของโรงงาน
การใช้งานทั่วไปรวมถึงการจ่ายน้ำสำหรับ:
- เครื่องตัดสะพาน
- เครื่องตัดบล็อค
- เครื่องตัดแผ่นหิน
- เครื่องเจียรและขัดเงา
- อุปกรณ์แปรรูปหินระบายความร้อนด้วยน้ำอื่นๆ-
ความจุของปั๊มที่ต้องการขึ้นอยู่กับจำนวนเครื่องจักรที่ทำงานพร้อมกันและปริมาณน้ำที่แต่ละเครื่องต้องการ
การประปาและการไหลเวียน
การติดตั้งโดยทั่วไปประกอบด้วยแหล่งน้ำหรือถังเก็บน้ำ ปั๊ม YZW ท่อน้ำ และเครื่องทำหินที่เชื่อมต่ออยู่ ในโรงงานที่มีการรวบรวมน้ำในกระบวนการหลังจากการตัด สามารถจัดระบบเดียวกันนี้ให้มีการหมุนเวียนของน้ำได้
การจัดวางท่อจริงจะขึ้นอยู่กับแผนผังของโรงงาน ระยะห่างระหว่างปั๊มกับเครื่องจักร จำนวนเครื่องจักร และความแตกต่างของความสูงในท่อล้วนส่งผลต่อการเลือกปั๊ม
ด้วยเหตุนี้ จึงไม่ควรเลือกปั๊มโดยใช้กำลังมอเตอร์เพียงอย่างเดียว ควรพิจารณาอัตราการไหล เฮด และสภาพท่อร่วมกัน
ปั๊มน้ำเข้าทางเดียว-หรือสองทาง-?
ความแตกต่างที่สำคัญระหว่างการกำหนดค่าทั้งสองคือการจัดช่องน้ำเข้าและความสามารถในการไหลที่เกิดขึ้น
ทางเข้าเดี่ยว-มีจุดต่อน้ำ Ø100 มม. หนึ่งจุด สามารถใช้งานได้ในกรณีที่ความต้องการน้ำของระบบประมวลผลอยู่ภายในความจุของโมเดลทางเข้าเดียว-
ทางเข้าคู่-มีจุดเชื่อมต่อน้ำขนาด Ø100 มม. สองจุด ใช้ในกรณีที่ต้องมีการไหลของน้ำมากขึ้น ตามข้อกำหนดเฉพาะของ YZW-425 ที่ระบุไว้ โครงสร้างทางเข้าคู่มีกำลังสูงถึง 180 ลบ.ม./ชม. ด้วยมอเตอร์ขนาด 22kW
การกำหนดค่าที่เหมาะสมควรพิจารณาจากการใช้น้ำจริงและรูปแบบท่อของโรงงานหิน
ตัวอย่างการติดตั้ง
ปั๊ม YZW สามารถติดตั้งได้โดยมีการจัดวางท่อแบบต่างๆ การกำหนดค่าต่อไปนี้จะแสดงอยู่ในตัวอย่างการติดตั้ง:
- YZW-22 พร้อมท่อทางเข้าคู่ขนาด 4 นิ้ว
- YZW-15 พร้อมท่อทางเข้าเดี่ยวขนาด 4 นิ้ว
- YZW-15 พร้อมท่อทางเข้าคู่ขนาด 4 นิ้ว
- YZW-15 พร้อมท่อทางเข้าเดี่ยวขนาด 4 นิ้ว
ก่อนการติดตั้งควรตรวจสอบแหล่งน้ำ ท่อดูด ท่อระบาย เส้นผ่านศูนย์กลางท่อ และตำแหน่งการติดตั้ง ควรจัดวางท่อเพื่อหลีกเลี่ยงการโค้งงอและข้อจำกัดที่ไม่จำเป็นซึ่งอาจส่งผลต่อการไหลของน้ำ
จุดที่ต้องตรวจสอบระหว่างการใช้งาน
สำหรับปั๊มน้ำที่ทำงานอย่างต่อเนื่องในโรงงานหิน การตรวจสอบระบบน้ำอย่างสม่ำเสมอจะมีประโยชน์ ไม่ควรปล่อยให้สารละลายหินและอนุภาคอื่น ๆ สะสมในท่อหรือส่งผลกระทบต่อช่องเติมน้ำ
- ตรวจสอบการเชื่อมต่อท่อน้ำว่ามีการรั่วไหลหรือไม่
- ดูแลรักษาท่อน้ำเข้าและท่อดูดไม่ให้อุดตัน
- ตรวจสอบสภาพการหล่อลื่นของปั๊มในระหว่างการบำรุงรักษาตามปกติ
- ให้ความสนใจกับเสียงหรือการสั่นสะเทือนที่ผิดปกติระหว่างการทำงาน
- ตรวจสอบมอเตอร์และแหล่งจ่ายไฟก่อนสตาร์ทปั๊ม
ปั๊มน้ำสำหรับโรงงานหินในแอฟริกา
การแปรรูปหินดำเนินการในตลาดแอฟริกาหลายแห่ง รวมถึงโรงงานแปรรูปหินอ่อนและหินแกรนิต ในโรงงานเหล่านี้ น้ำประปาเป็นส่วนหนึ่งของการดำเนินงานประจำวันของอุปกรณ์ตัดและแปรรูป
เมื่อเลือกปั๊มน้ำสำหรับโรงงานหินในแอฟริกา ควรตรวจสอบแหล่งจ่ายไฟในพื้นที่พร้อมกับการไหลของน้ำและหัวปั๊มที่ต้องการ ระยะทางจากแหล่งน้ำไปยังพื้นที่แปรรูปก็มีความสำคัญเช่นกันในการพิจารณาการจัดวางท่อ
ซีรีส์ YZW สามารถพิจารณาได้สำหรับโรงงานแปรรูปหินที่ต้องใช้ปั๊มหอยโข่งแบบดูดในตัว-ที่มีการเชื่อมต่อน้ำขนาด 4 นิ้วและมีการกำหนดค่าการไหลที่แตกต่างกัน
ข้อมูลที่จำเป็นสำหรับการเลือกปั๊ม
หากเลือกปั๊มสำหรับโรงงานหินใหม่หรือสายการผลิตที่มีอยู่ ข้อมูลต่อไปนี้จะมีประโยชน์:
- จำนวนและประเภทของเครื่องทำหิน
- ปริมาณการใช้น้ำทั้งหมดโดยประมาณ
- ระยะห่างระหว่างแหล่งน้ำและเครื่องจักร
- ความสูงในการยกน้ำที่ต้องการ
- เส้นผ่านศูนย์กลางท่อที่มีอยู่
- แหล่งจ่ายไฟฟ้าที่มีอยู่
ด้วยรายละเอียดเหล่านี้ สามารถตรวจสอบการกำหนดค่าปั๊มเทียบกับการติดตั้งจริง แทนที่จะเลือกรุ่นตามกำลังมอเตอร์เท่านั้น
คำถามเกี่ยวกับปั๊มน้ำ YZW
ปั๊ม YZW ใช้ทำอะไรเป็นหลัก?
ซีรีส์ YZW ใช้เป็นหลักในการสกัดและการหมุนเวียนน้ำในโรงงานแปรรูปหินและการใช้งานอื่นๆ ที่ต้องใช้ปั๊มน้ำแบบแรงเหวี่ยง
มีกำลังมอเตอร์อะไรบ้าง?
การกำหนดค่าที่มีอยู่ที่แสดงในข้อมูลผลิตภัณฑ์ประกอบด้วยตัวเลือกมอเตอร์ 15kW และ 22kW
ใช้ท่อน้ำขนาดเท่าไหร่?
การกำหนดค่าที่ระบุไว้ใช้การเชื่อมต่อน้ำขนาด 4- นิ้ว ซึ่งสอดคล้องกับ Ø100 มม. การจัดเรียงทางเข้าคู่ใช้การเชื่อมต่อ Ø100 มม. สองจุด
อัตราการไหลสูงสุดที่ระบุคือเท่าใด?
สำหรับข้อกำหนดเฉพาะของ YZW-425 ที่มีให้ อัตราการไหลสูงสุดที่ระบุไว้คือ 180 ลบ.ม./ชม. โดยมีมอเตอร์ขนาด 22kW และส่วนหัว 20 ม. ในรูปแบบทางเข้าคู่
ปั๊มสามารถใช้กับเครื่องหินหลายเครื่องได้หรือไม่?
ใช่. ปั๊มสามารถจ่ายน้ำผ่านระบบท่อของโรงงานซึ่งมีเครื่องจักรหลายเครื่อง ควรตรวจสอบความจุที่ต้องการตามเครื่องจักรที่ทำงานพร้อมกันและปริมาณการใช้น้ำทั้งหมด
ปั๊มน้ำ YZW สำหรับโรงงานแปรรูปหินของคุณ
หากคุณกำลังวางแผนโรงงานแปรรูปหินหรือจำเป็นต้องเปลี่ยนปั๊มน้ำที่มีอยู่ โปรดระบุจำนวนเครื่องจักร อัตราการไหลของน้ำที่ต้องการ หัวปั๊ม ขนาดท่อ และแหล่งจ่ายไฟ
เราสามารถตรวจสอบการกำหนดค่า YZW ที่มีอยู่ได้ตามความต้องการในการติดตั้งจริงของคุณ
